1、无导套/活动导套根据工件需求，可互相切换；
2、油冷式电主轴，比风冷却电主轴冷却更均匀，比机械主轴更稳定；
3、绝对式电机，开关机自动寻原点，省时、省事、省人工；
4、采用NSK轴承、THK线规/螺杆，高精度高寿命；
5、主轴标配C轴任意分度定位，功能齐全不套路；
一、设备技术参数
| 系统 | 台湾新代 | Syntec21TB-H | |
| 控制通道 | 单通道 | ||
| 最小设定单位 | 0.001mm | ||
| 最快移动速度 | 24 m/min | ||
| 加工能力 | 最大加工直径 | 20 mm | |
| 单次最大送料长度 | 有导套 | 90mm | |
| 无导套 | 1:2.5D（直径:长度） | ||
| 主轴最大钻孔直径 | 轴向 | Φ10mm | |
| 主轴最大攻丝直径 | 轴向 | M8 | |
| 主轴最大钻孔深度 | 轴向 | 40mm | |
| 动力头最大钻孔直径 | 径向 | Φ10mm | |
| 动力头最大攻丝直径 | 径向 | M8 | |

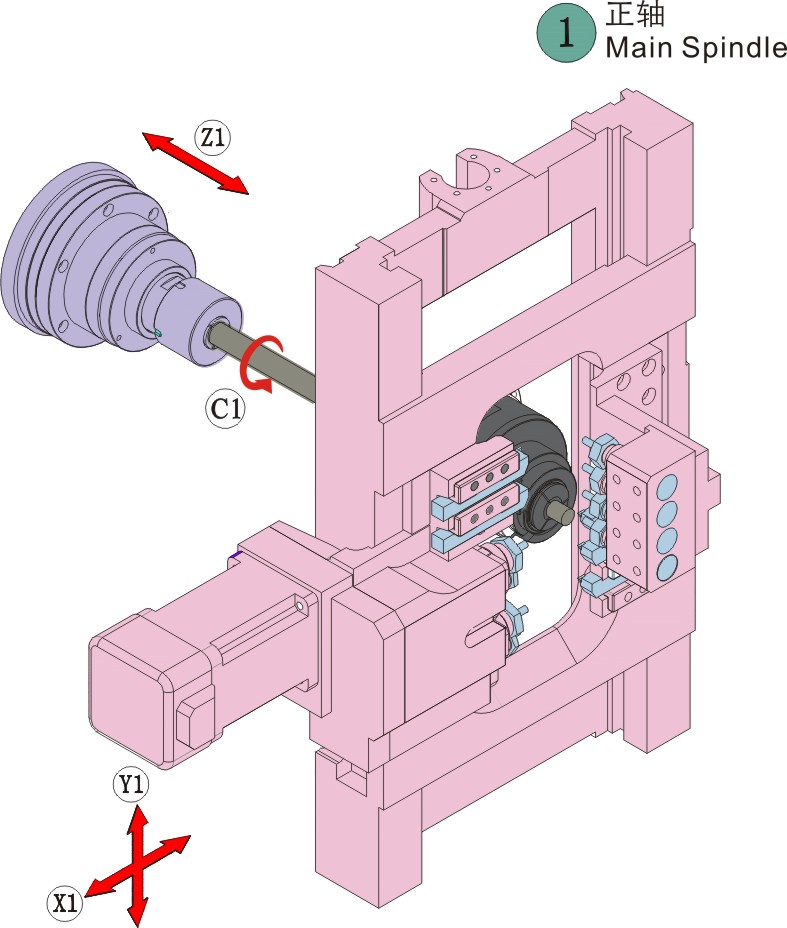

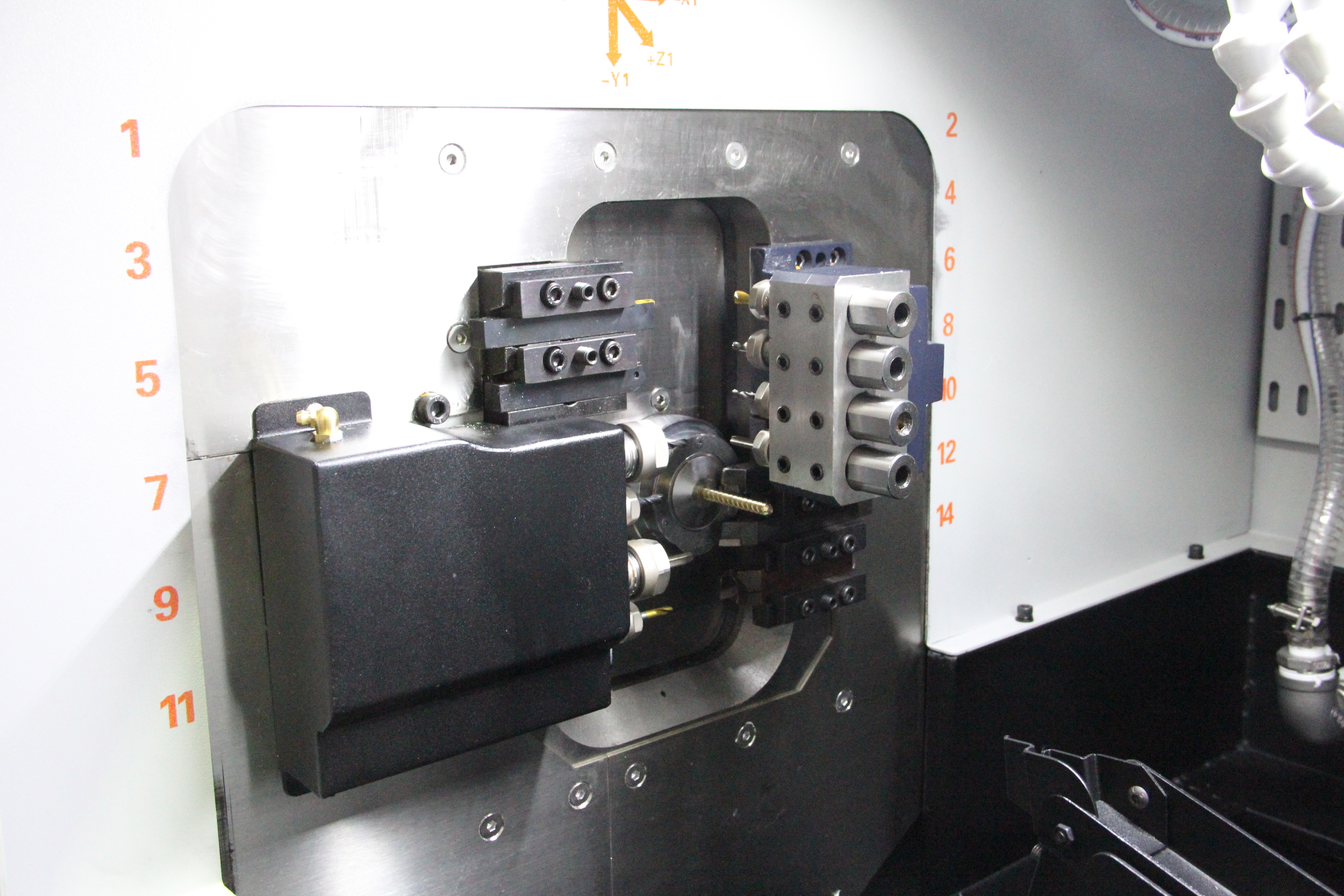

| 刀具 | 排刀结构 | 两侧双排刀 | |
| 主轴车刀 | 5把 | 12X12mm | |
| 主轴侧面动力头 | 4支 | 2支ER11+2支ER16 | |
| 主轴端面固定座 | 4支 | ER11/ER16 | |
| 主轴 | 主轴类型 | 内藏油冷式电主轴 | |
| 主轴转速 | 8000rpm/min | ||
| 主轴分度 | 0.001° | ||
| 主轴通孔直径 | 22mm | ||
| 主轴中心高度 | 990mm | ||
| 电机功率 | 主轴功率 | 3.7kw | |
| 侧面动力头电机功率 | 0.75kw | ||
| 侧面动力头转速 | 6000rpm/min | ||
| 移动轴数 | 3轴 | X、Y、Z | |
| 移动轴电机功率 | 0.75kw | ||
| 其他 | 接料机构 | 短料 | 伸缩接料器 |
| 长料 | 伸缩扶料器 | ||
| 电源功率 | 10.5kw | ||
| 空气压力 | 0.4MPa以上 | ||
| 切削油箱容量 | 175L | ||
| 机床尺寸 | 1.65mx1.4mx1.7m | ||
| 机床重量 | 1785KG | ||
二、主要配件及品牌
| 品名 | 品牌 | 厂家地区 |
| 操作系统 | 新代SYNTEC | 中国台湾 |
| 主轴及驱动 | 油冷式电主轴/新代驱动器 | 中国台湾 |
| 轴承 | NSK | 日本 |
| 导轨 | THK/力士乐 | 日本/德国 |
| 丝杠 | THK | 日本 |
| 伺服电机 | 新代SYNTEC | 中国台湾 |
| 电机驱动器 | 新代SYNTEC | 中国台湾 |
| 电器元器件 | 施耐德 | 德国 |
| 润滑系统 | 河谷 | 日本 |
| 继电器 | 欧姆龙 | 日本 |
| 行程开关 | 欧姆龙 | 日本 |
| 电磁阀 | 亚德客 | 中国台湾 |
三、选配附件
| 附件项目 | 推荐品牌 |
| 活动导套 | 南京建克 |
| 自动送料机 | 苏州中意 |
| 夹头/导套 | 四川都江堰宏益博 |
| 自动排屑机 | 苏州艾恩司（LNS） |
| 油雾回收机 | 福建浩晟 |
| 高压油泵 | 昆山景跃精密 |
| **因本公司设备根据需求会进行小差异的更改/升级等情况，设备具体参数以签订合同为准** |
